卧式气流筛筛网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而迫使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出，从而达到分离的目的。

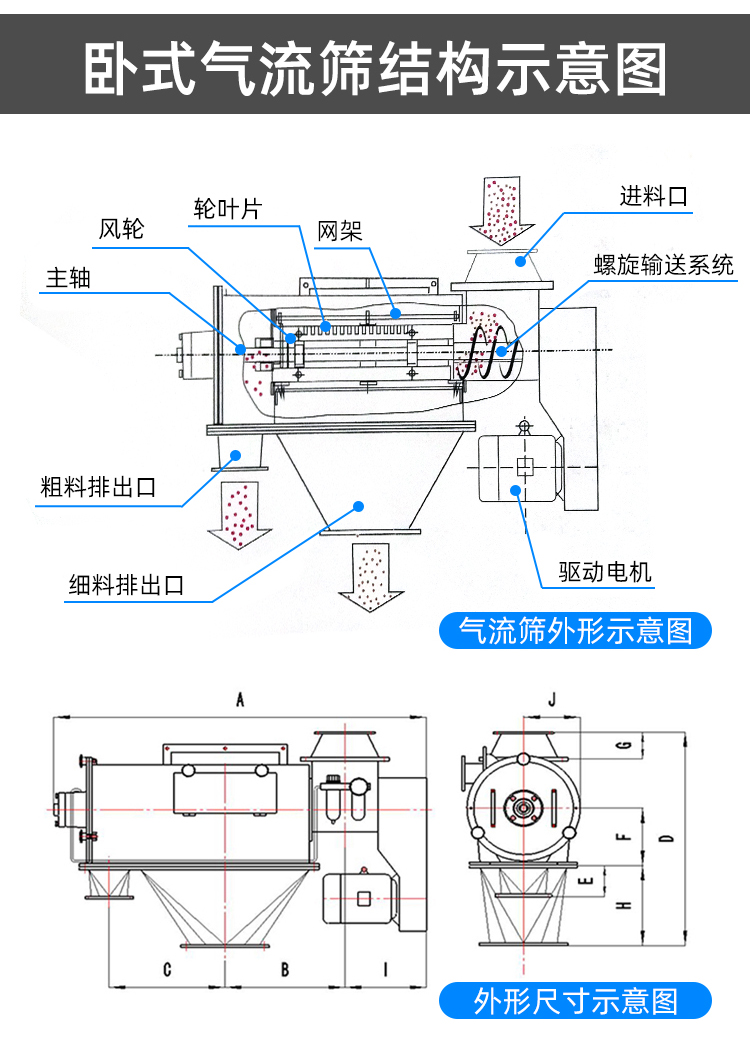

卧式气流筛筛机结构

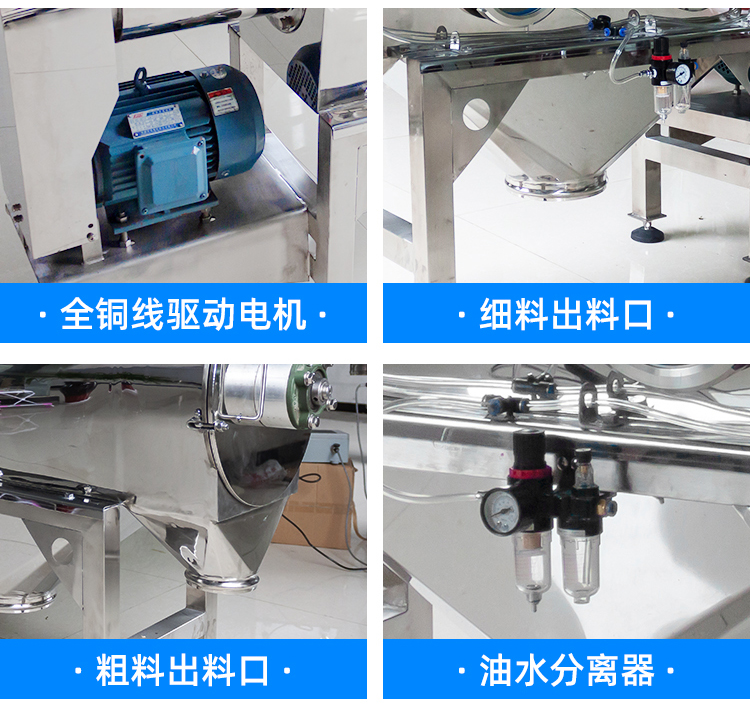

　　转子的两端均安装在球形轴承座内，球形轴承可以自由灵活动作。净化压缩空气是用于复杂的轴承端的密封。筛选的物料如糖、脱脂奶粉、PVC粉、环氧树脂粉、 玻璃微珠、石英沙、氢氧化铝、金属磁粉等，须使用复杂的密封结构。所有机型的风轮叶片、螺旋输送系统、网架均采用不锈钢(304、316)材料制 作，其它部件采用不锈钢(304、316)材料或普通碳钢材料制作。电机是通过V型皮带带动主轴(风轮叶片)旋转。电机的安装位置根据现场的空间左 侧、下侧或右侧均可。

卧式气旋筛特点：

　　1、可单机或多机配套使用，长时间连续运行，安全可靠;

　　2、新式外球面轴承，延长使用寿命;

　　3、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高;

　　4、对结块物料有再破粹功能;

　　5、筛网受旋风的冲刷，可自动清网;

　　6、壳体结构新颖，安装简单，控制方便;

　　7、该机可同气力输送系统配套，直接串入风路，节约资源;

　　8、新式设计：气体保护系统将能净化后空气输至设备两端，能有效地降低设备在运转过程中所产温度;对轴承形成气体隔离层，从而杜绝粉尘的进入，有效地延长轴承使用寿命，减少保养频率，提高工作效率;

　　9、可特殊设计，满足特别需求。
